Glanz RAYO 4

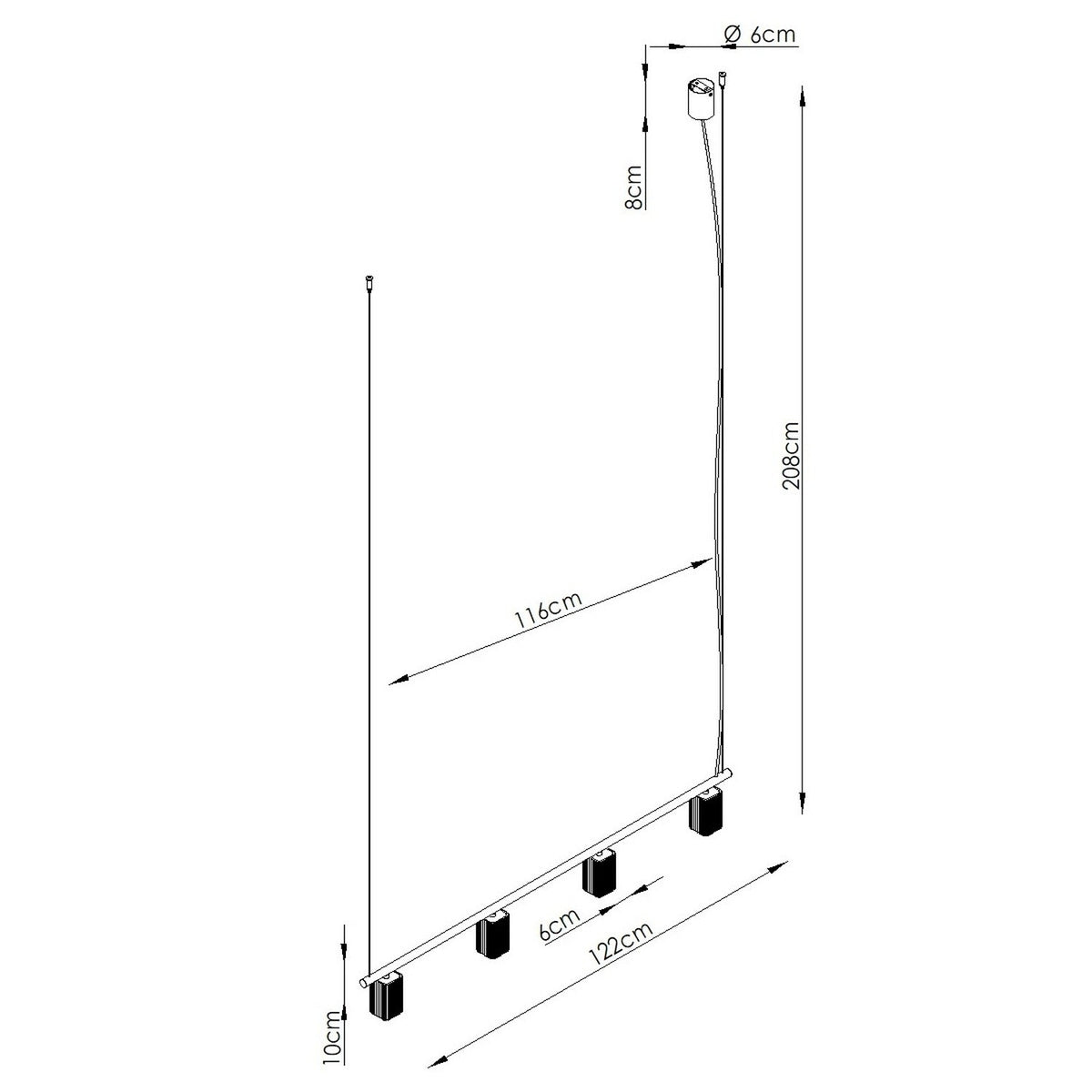

Les cotes du schéma du fabricant, pour prévoir sa place au-dessus d'une table ou d'un îlot :

• Longueur hors tout : 122 cm
• Hauteur totale : jusqu'à 208 cm, suspension réglable
• Écartement des deux câbles de suspension : 116 cm
• Spots : 6 x 6 cm, 10 cm de haut

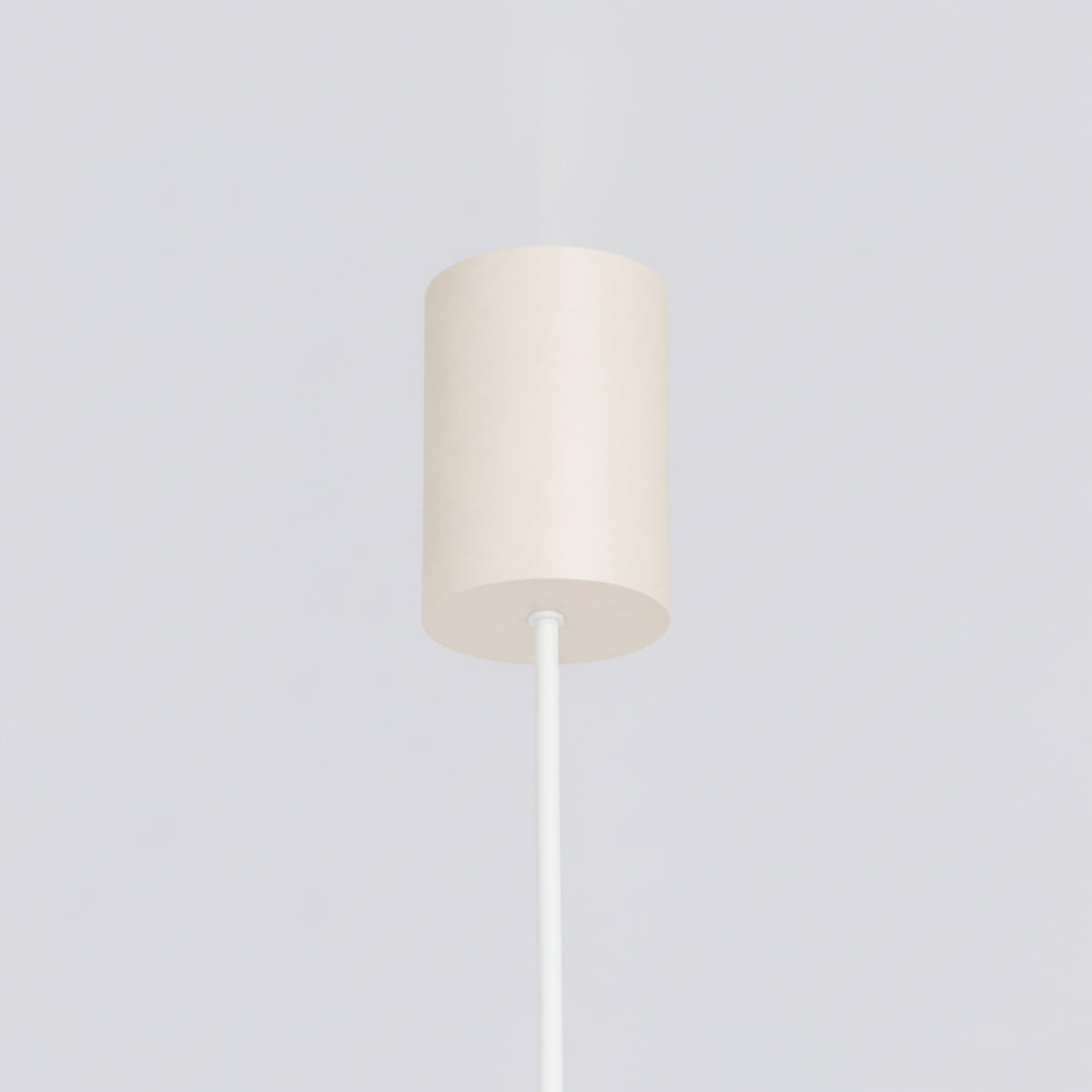

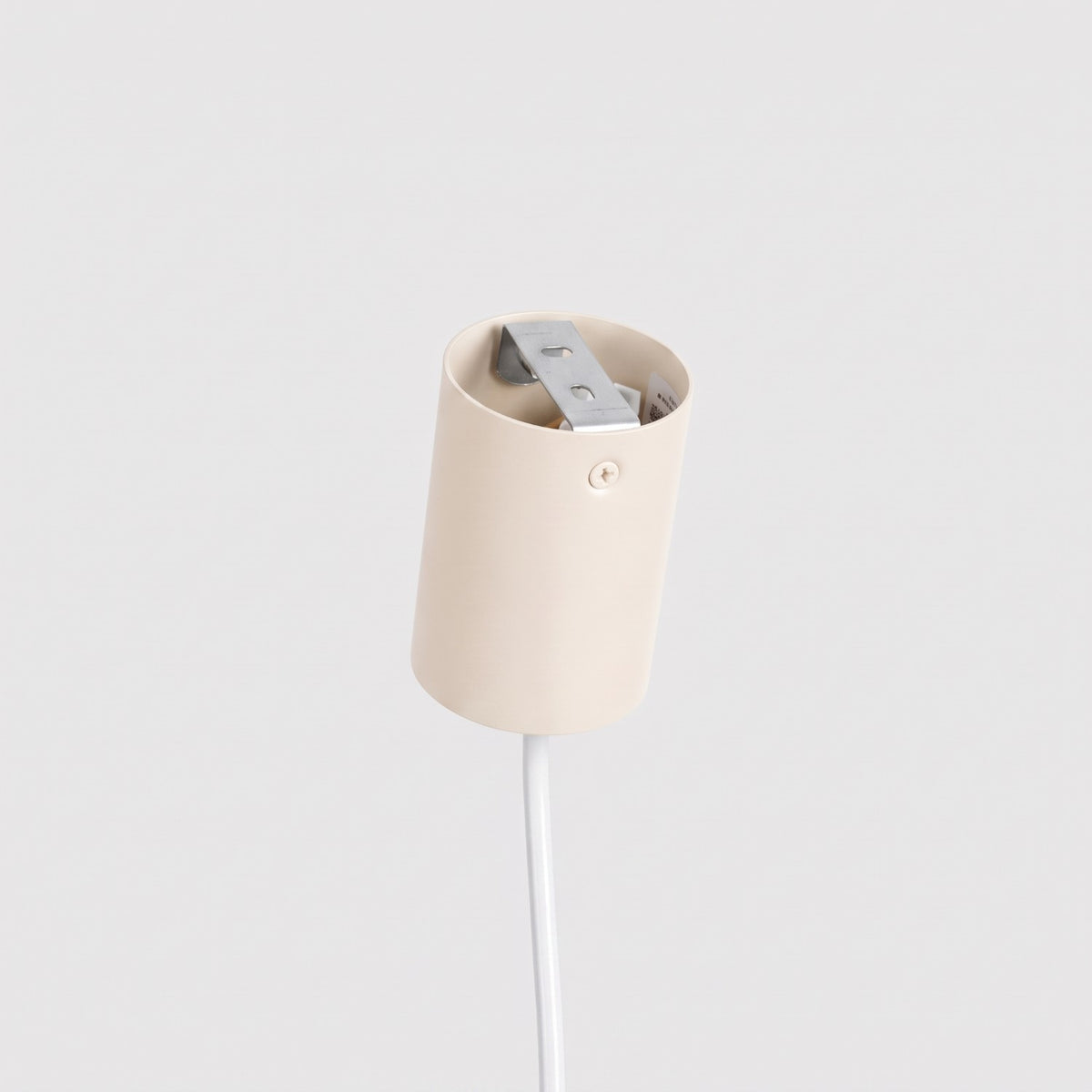

• Rosace : ø 6 cm, 8 cm de haut
• Poids : 2,2 kg
• Poids du colis : 2,6 kg
• Repère de pose : 70 à 80 cm entre le plateau de la table et le bas du luminaire

Quatre douilles GU10, une lumière dirigée vers le bas et un raccordement à la terre :

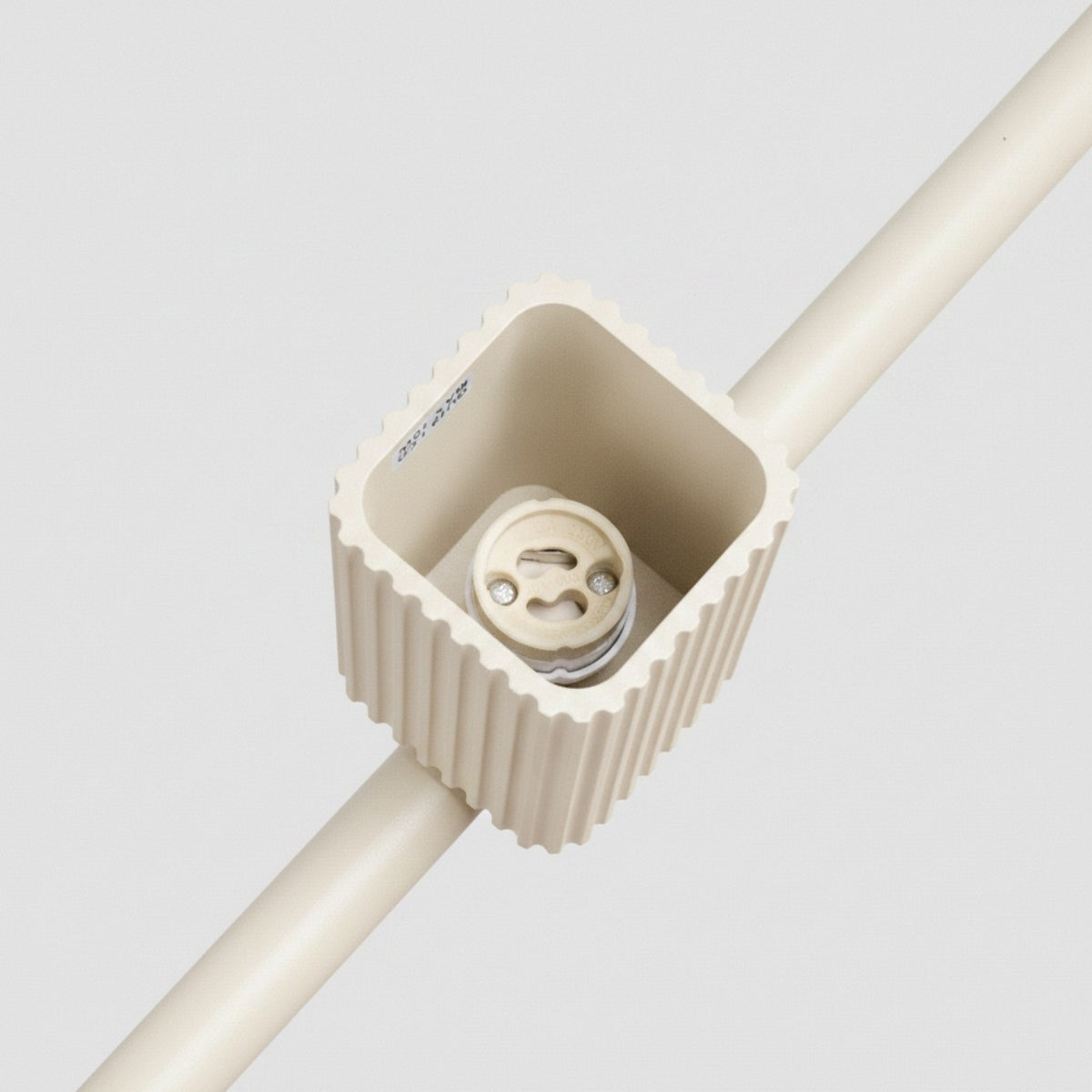

• Douille : GU10
• Puissance maximale : 10 W par point lumineux, ampoule LED
• Nombre de points lumineux : 4
• Ampoules : non incluses

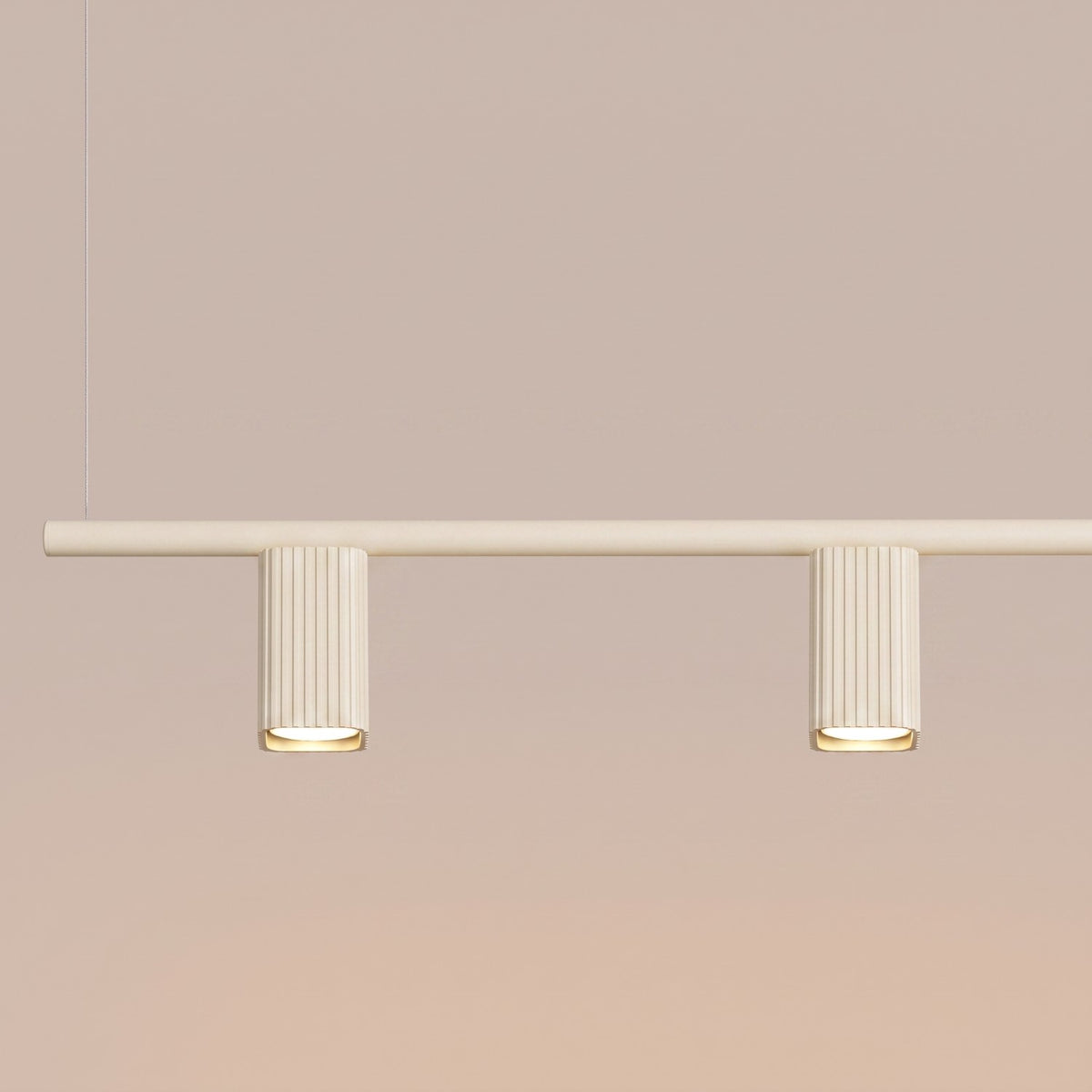

• Éclairage : vers le bas, spots fermés sur le dessus
• Alimentation : 230 V, 50 Hz
• Indice de protection : IP20, pour un usage intérieur
• Classe de protection : I, raccordement à la terre
• Matière : aluminium, surface mate
• Rosace : de la teinte du lustre
• Câble d'alimentation blanc : Laque beige, Laque blanche, Laque jaune, Laque rose et Laque bleu ciel
• Câble d'alimentation noir : Laque taupe, Laque noire, Laque vert olive, Laque rouge ocre, Laque bleu outremer, Laque bordeaux, Laque brune, Laque rouge et Laque vert sauge
• Garantie fabricant : 5 ans

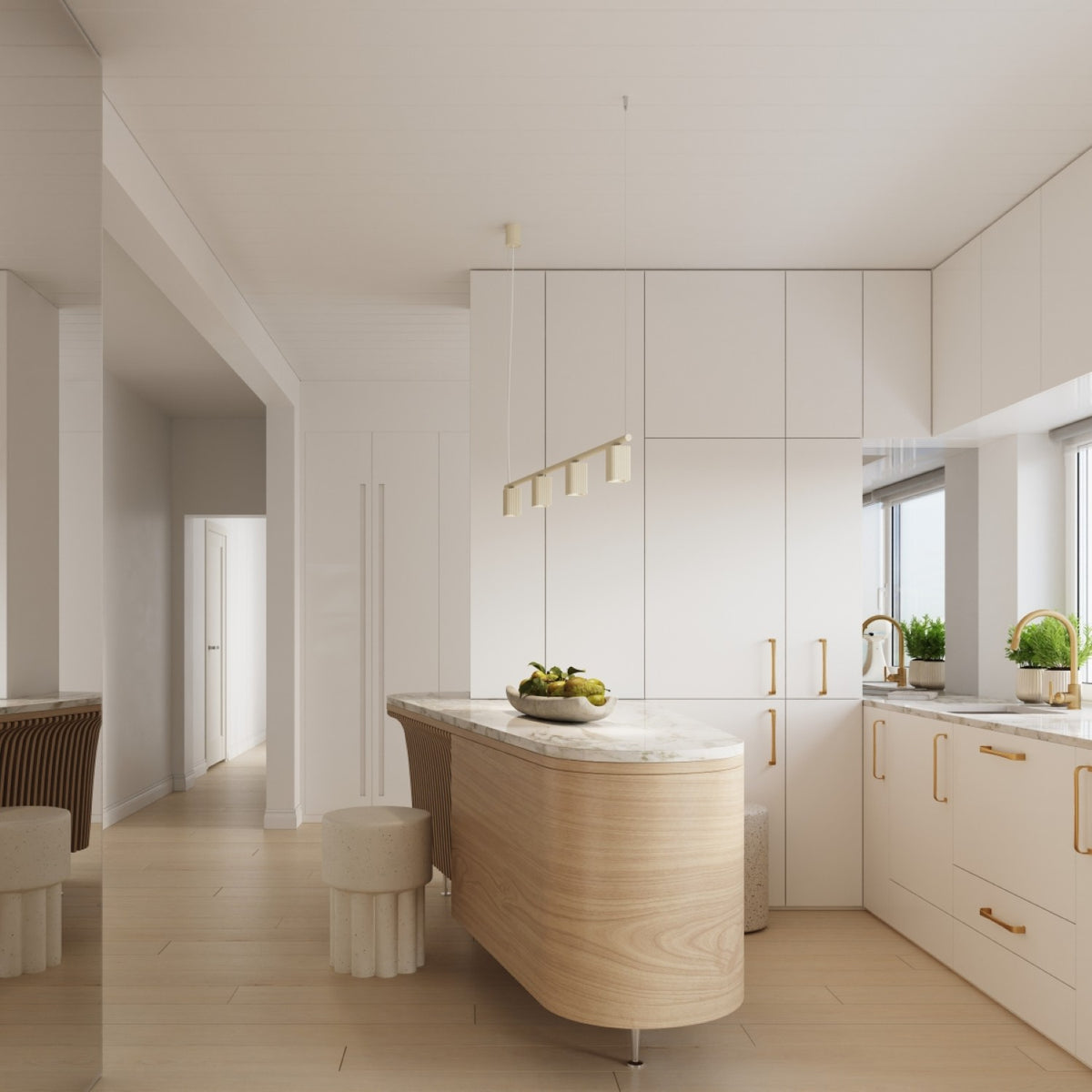

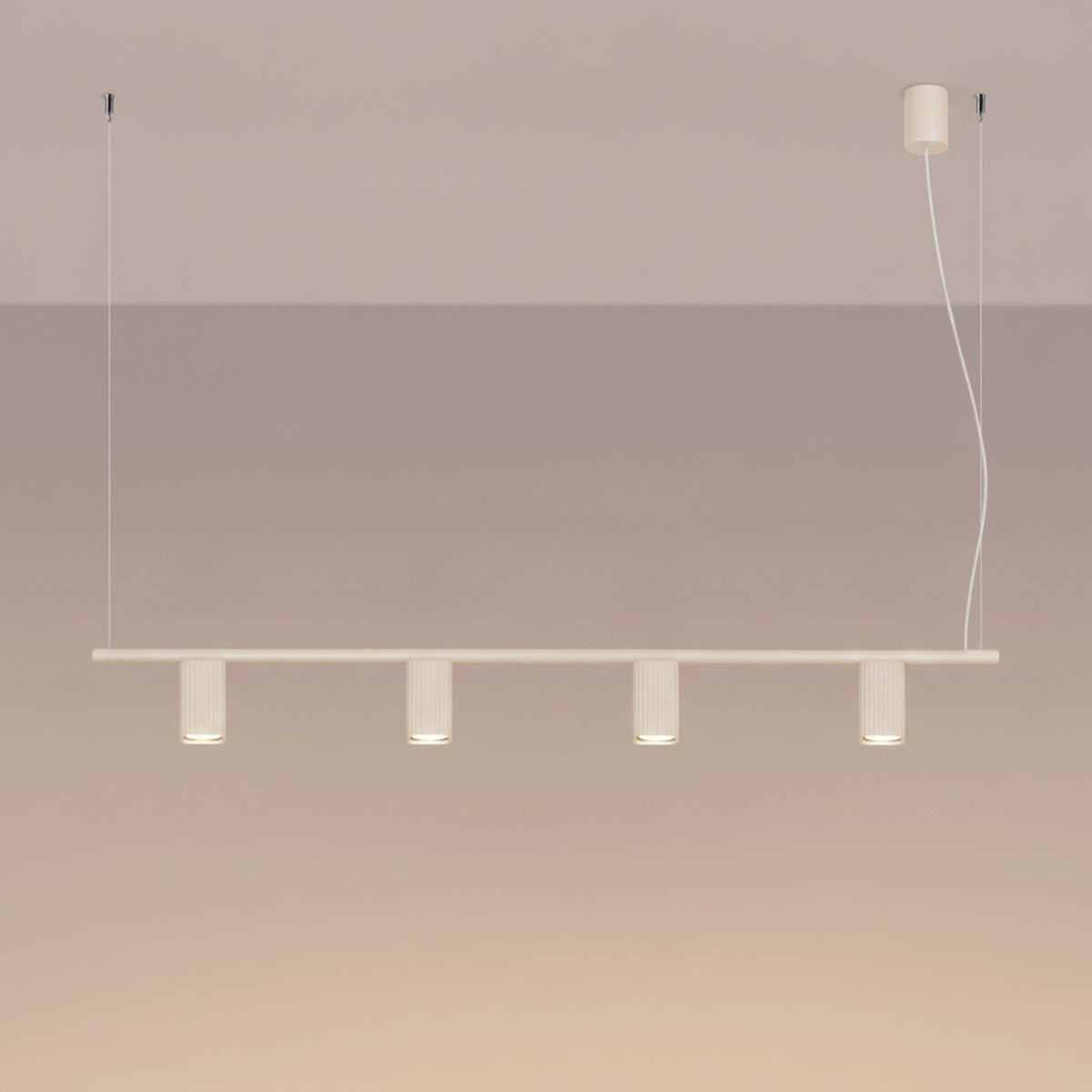

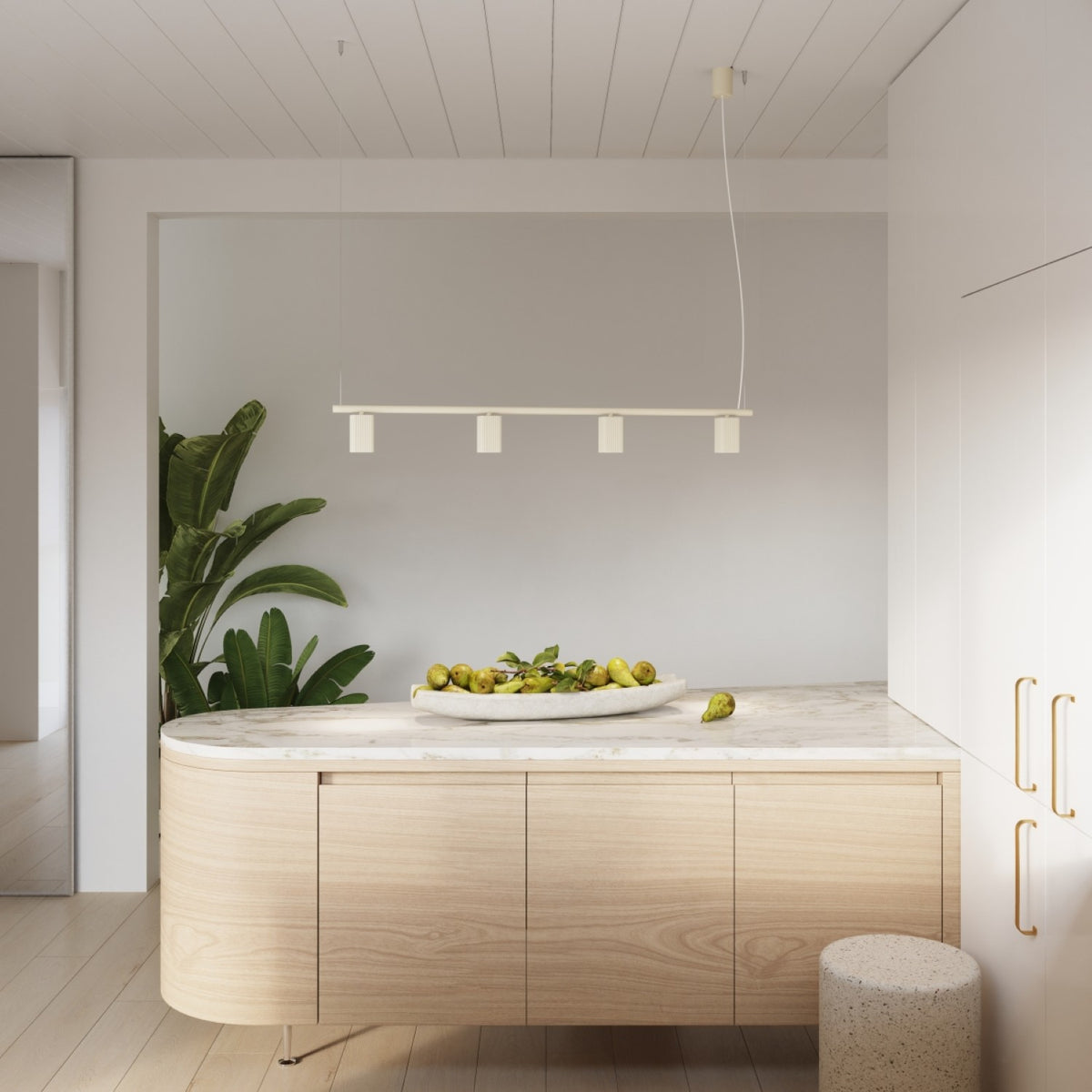

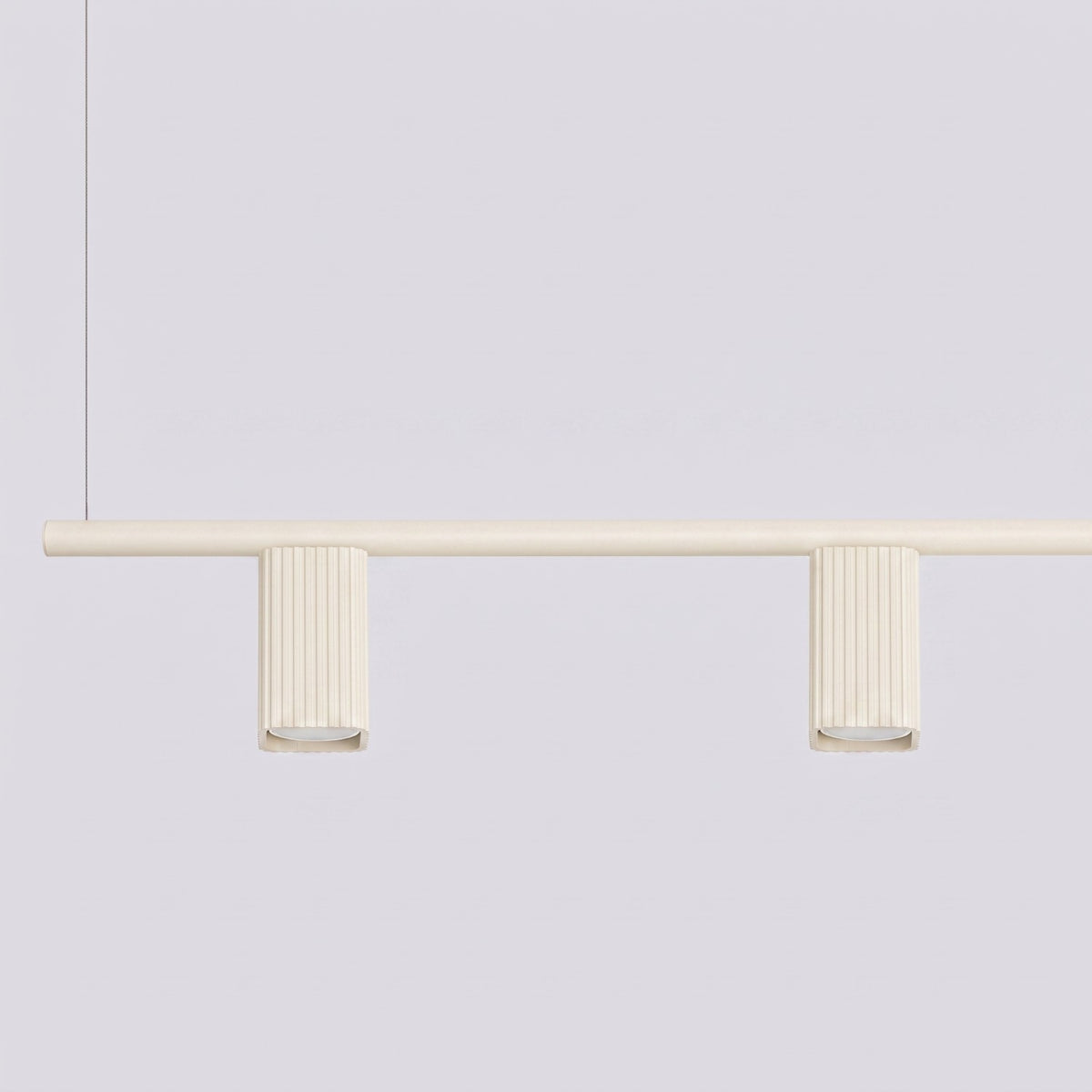

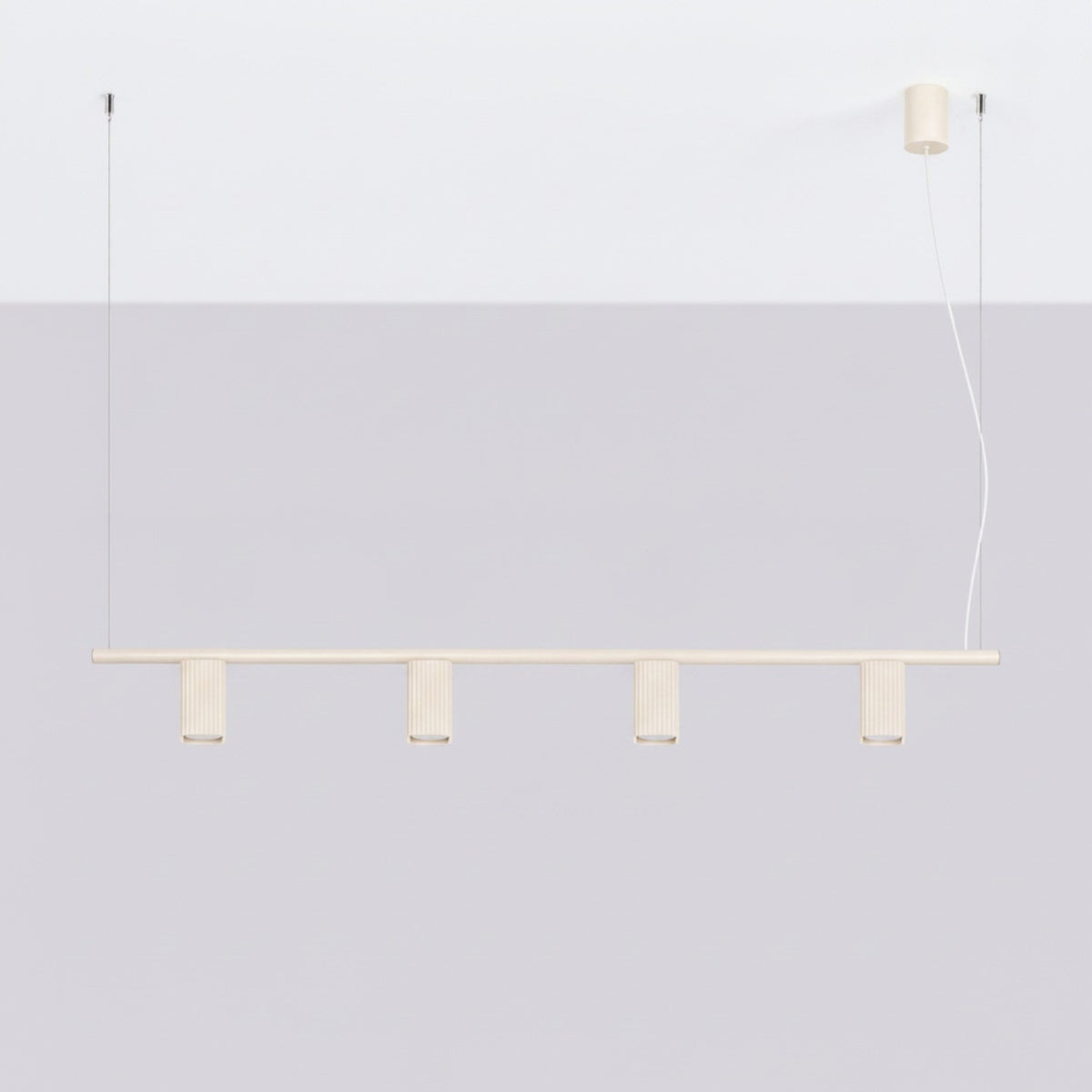

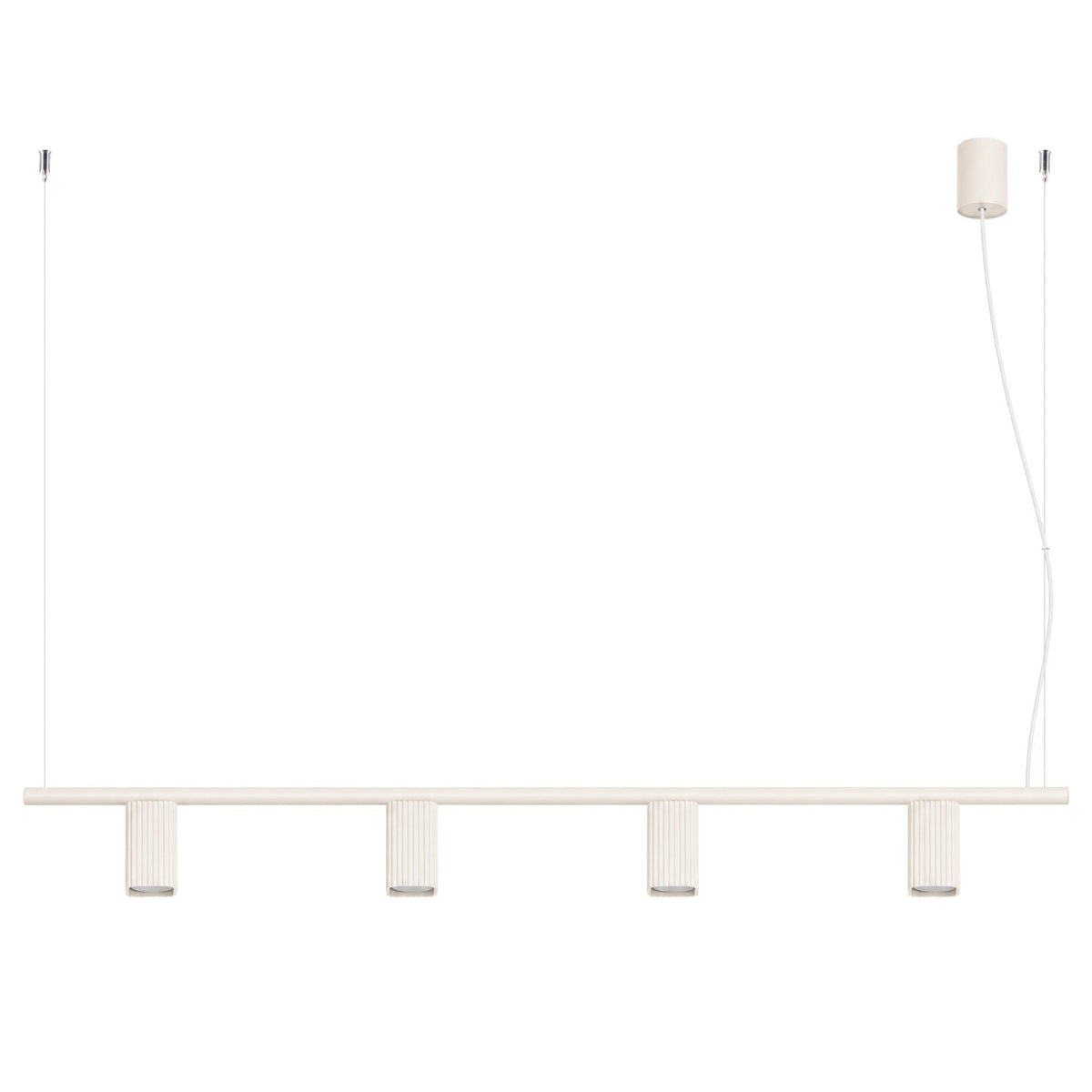

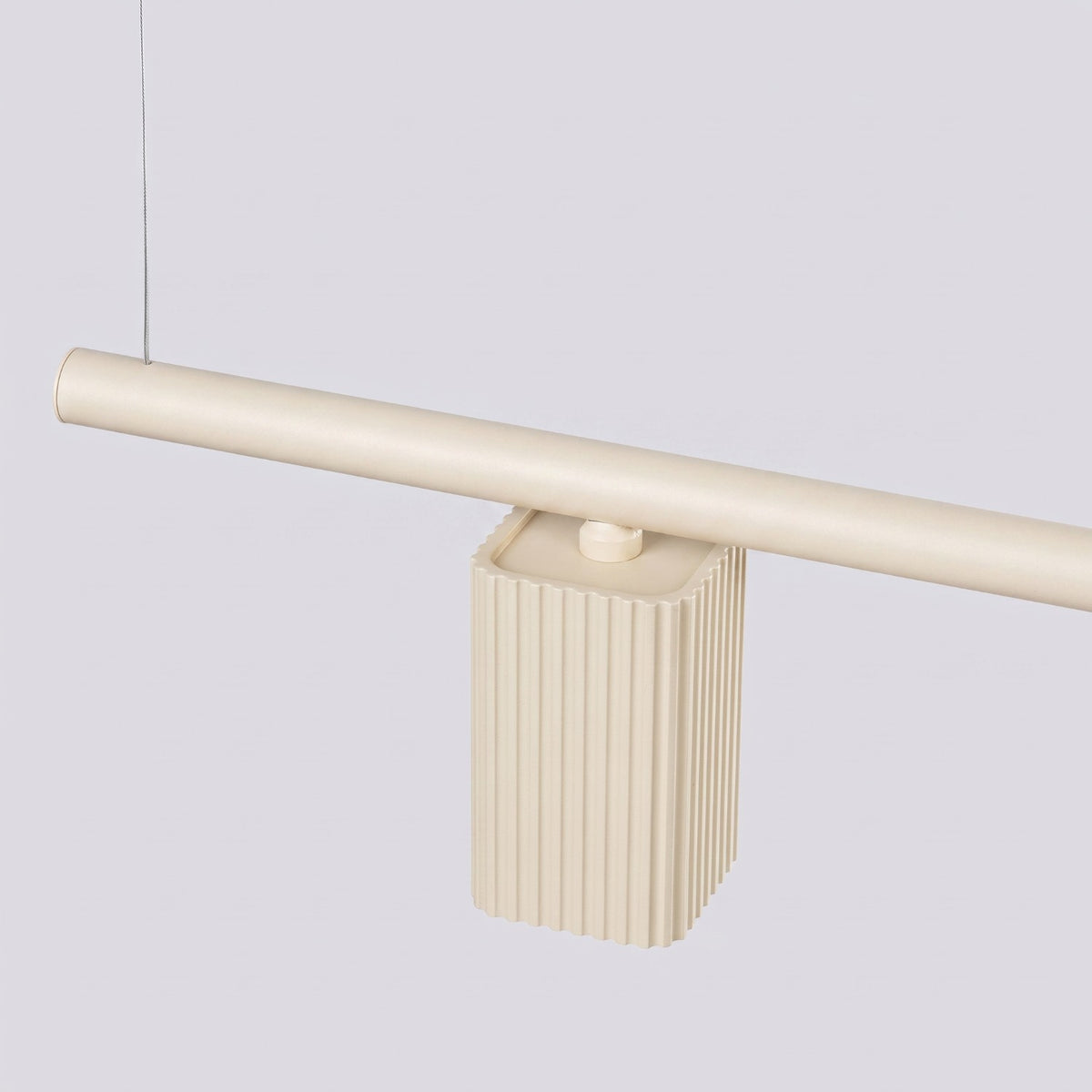

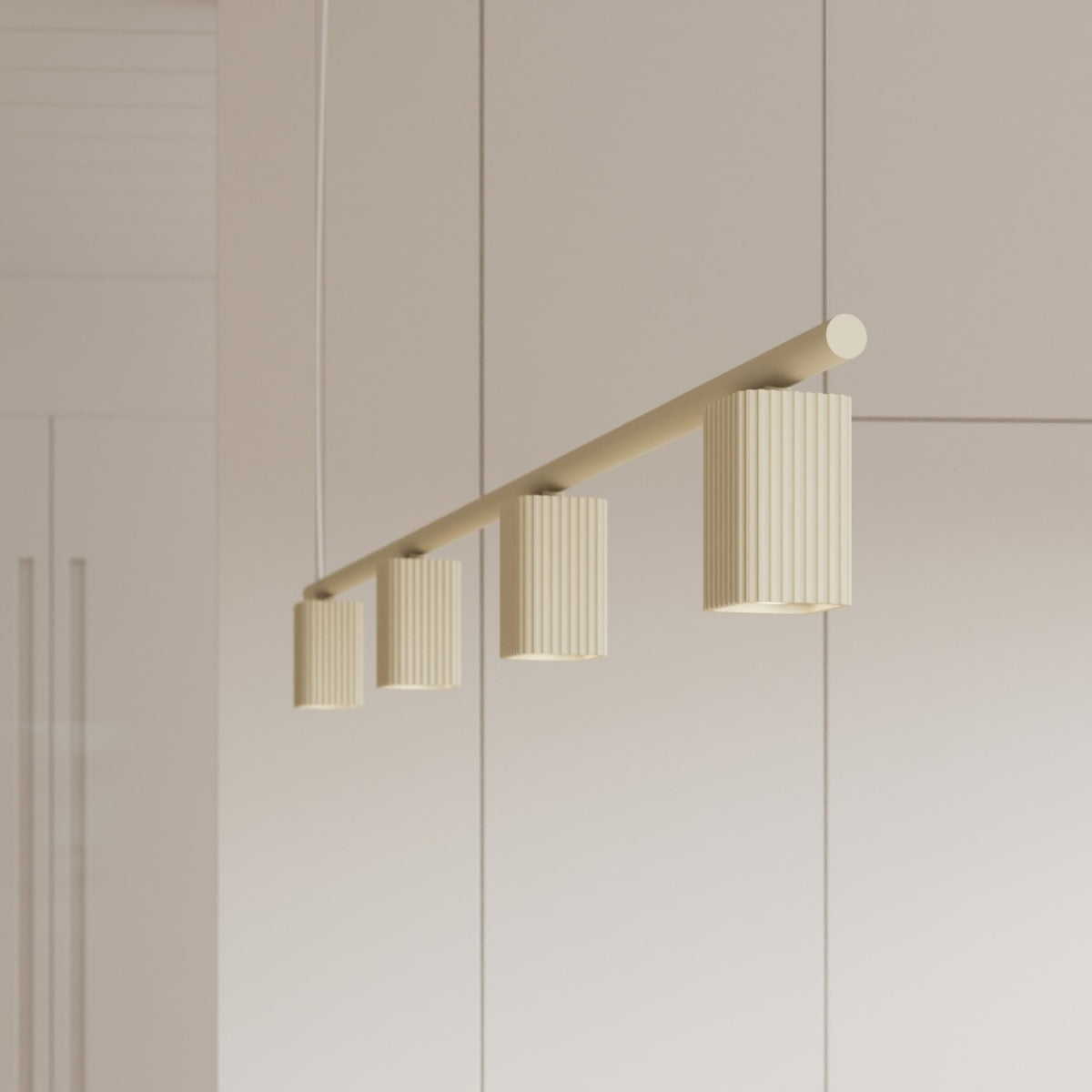

Le Rayo 4 tient en une ligne : une barre fine sous laquelle s'alignent quatre spots à section carrée, striés de cannelures régulières. Allumé, il pose une tache de lumière sous chaque spot, sur toute la longueur de la table. Il trouve sa place au-dessus d'une table de salle à manger ou d'un îlot de cuisine bordé de tabourets. Selon sa teinte, il se fond sous un plafond clair ou devient la note de couleur de la pièce. Les plafonniers, les appliques et le lampadaire de la ligne Rayo partagent la même cannelure, pour habiller plusieurs pièces d'une même écriture.

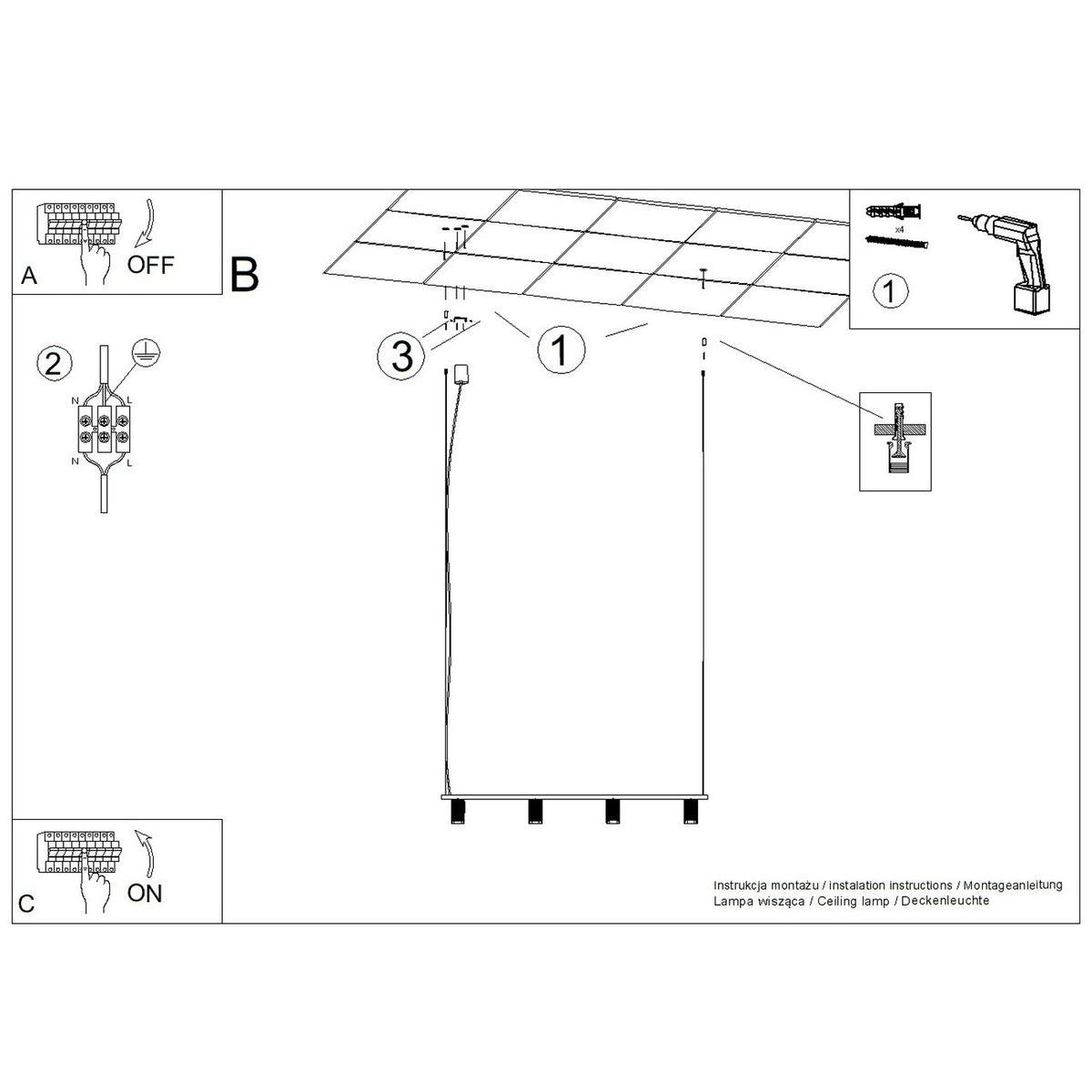

Le lustre se fixe au plafond en trois points, toujours courant coupé :

• Coupez le courant au disjoncteur avant toute intervention
• Percez le plafond et fixez la rosace et les attaches des deux câbles avec les chevilles et vis du schéma de montage
• Raccordez la phase et le neutre au bornier, puis le fil de terre à sa borne
• Réglez la hauteur de suspension au-dessus de la table
• Mettez en place les quatre ampoules GU10 par le dessous des spots, puis rétablissez le courant
